Classificação dos Sensores

Como o sinal é uma forma de energia, os sensores podem ser classificados de acordo com o tipo de energia que detectam. Por exemplo:

Ø  Sensores de temperatura: termômetros, termopares, resistores sensíveis a temperatura (termístores), termômetros e termostatos.

Ø  Sensores de som: microfones, hidrofone, sensores sísmicos.

Ø  Sensores de calor: bolometro, calorímetro.

Ø  Sensores de radiação: contador Geiger, dosímetro.

Ø  Sensores de partículas subatômicas: cintilômetro, câmara de nuvens, câmara de bolhas.

Ø  Sensores de resistência elétrica: ohmímetro.

Ø  Sensores de corrente elétrica: galvanômetro, amperímetro.

Ø  Sensores de tensão elétrica: electrômetro, voltímetro

Ø  Sensores de potência elétrica: wattímetro.

Ø  Sensores magnéticos: compasso magnético, compasso de fluxo de porta, magnetômetro, dispositivo de efeito Hall.

Ø  Sensores de pressão: barômetro, barógrafo, pressure gauge, indicados da velocidade do ar, variômetro.

Ø  Sensores de fluxo de gás e líquido: sensor de fluxo, anemômetro, medidor de fluxo, gasômetro, aquômetro, sensor de fluxo de massa.

Ø  Sensores de nível de líquido e sólido: sensor de nível, medidor de líquido, sensor de nível de grão.

Ø  Sensores químicos: eletrodo ion-seletivo, eletrodo de vidro para medição de pH, eletrôdo redox, sonda lambda.

Ø  Sensores de movimento: velocímetro, tacômetro, hodômetro, coordenador de giro, acelerômetro, interruptor de mercúrio.

Ø  Sensores de orientação: giroscópio, horizonte artificial, giroscópio de anel de laser.

Ø  Sensores mecânicos: sensor de posição, selsyn, chave, strain gauge

Ø  Sensores de proximidade: Um tipo de sensor de distância, porém menos sofisticado, apenas detecta uma proximidade específica. Uma combinação de uma fotocélula e um LED ou laser.

Fique por dentro: O que é um Sensor?

       Sensor é um dispositivo que responde a um estímulo físico/químico de maneira específica e mensurável analogicamente. Alguns sensores respondem com sinal elétrico a um estímulo positivo, isto é, convertem a energia recebida em um sinal elétrico.

       Nesse caso, podem ser chamados de transdutores. O transdutor converte um tipo de energia em outro. É geralmente composto por um elemento sensor, normalmente piezoelétricos, e uma parte que converte a energia proveniente dele em sinal elétrico. O conjunto formado por um transdutor tensómetro, um condicionador de sinal (amplificador) e um indicador é chamado de sistema de medição em malha fechada.

       Quando o sinal é disponibilizado não por um indicador, mas na forma de corrente ou tensão já condicionado - (4 a 20) mA, (0 a 10) V ou (0 a 5) V, geralmente - o dispositivo é chamado de transdutor.

Diagrama do projeto

Fique por dentro : O que é um diagrama ?

O diagrama descreve a funcionalidade proposta para um novo sistema, que será projetado. Segundo Ivar Jacobson (cientista da computação), podemos dizer que um caso de uso é um "documento narrativo que descreve a sequência de eventos de um ator que usa um sistema para completar um processo". Um caso de uso representa uma unidade discreta da interação entre um usuário (humano ou máquina) e o sistema. Um caso de uso é uma unidade de um trabalho significante. Por exemplo: o "login para o sistema", "registrar no sistema" e "criar pedidos" são todos casos de uso. Cada caso de uso tem uma descrição da funcionalidade que irá ser construída no sistema proposto. No nosso caso a sequencia dos eventos de um estacionamento automatizado.

Project: Spot Monitoring in a parking lot.

Beginning of a suggested theme by the teachers (sensors application), was requested that we should create a project using them.

The only rule is: Be limited to what was learnt in the university over these 3 years, eliminating so the knowledge earned on technician courses or on the job, out of our university course.

With this in mind, comes out an idea to implement a system of spot monitoring in a parking lot.

The functioning is simple and inside of what we learned over these 3 years, therefore, matching on what was proposed by the teachers.

Two phototransistors sensors at the entrance of the parking lot will work together, attached on two settled counters to the total spots at the parking lot, that will do the counting of entrance and exiting vehicles, and in turn the permission or not by the entrance gate with automatic opening that take in consideration the disposition or not of the free spots.

Will be a LED illuminated panel showing the free spots to park, doing a system that will monitor the situation of the spots in a complete way.

To put this idea on practice, we will use the following components:

• 2 phototransistors;
• 1 seven-segment display;
• 1 crescent counter and another decreasing (based on FFs);
• 9 Super Bright LEDs (control panel, stop light);
• 7 Infrared sensors (installed on the spots);
• 1 stepper motor (entrance gate);
• 1 power supply (powered by the group).

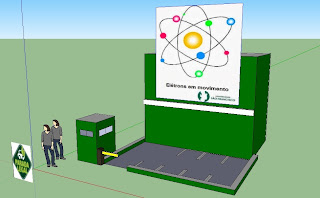

Projeção do projeto

"O início de um grande projeto consiste na descoberta de seu desejo por ele".

Equipe só é, quem faz acontecer !

"Todos são peças importantes no trabalho em equipe, cada um representa uma pequena parcela do resultado final, quando um falha, todos devem se unir, para sua reconstrução."

                                                                                                                                Salvador Faria

Projeto : Monitoramento de vagas de um determinado estacionamento.

        Partindo do tema estipulado pelos professores ( aplicação de sensores ), foi solicitado que criássemos um projeto envolvendo tal.

       A única regra é, se limitar ao que foi ensinado na faculdade durante estes 3 anos, eliminando assim conhecimentos adquiridos no técnico e trabalho. fora do nosso curso.

       Com isso em mente, surgiu a ideia  de implementar um sistema de controle para as vagas de um determinado estacionamento.

O funcionamento é simples e dentro do que aprendemos durante estes três anos, portanto dentro do que foi combinado com os professores.

      Dois sensores fototransistor na entrada do estacionamento trabalharão em conjunto a dois contadores setados ao número total de vagas do estacionamento que farão a contagem da entrada e saída dos veículos e por sua vez será feita a permissão ou não da entrada através de uma cancela com abertura automática que leva em consideração a disposição ou não das vagas.

     Haverá um painel iluminado por led indicando as vagas "livres" para se estacionar formando assim um sistema que monitorará a situação das vagas de forma completa.

     Para colocar esta ideia em prática utilizaremos os seguintes componentes:

• 2 sensores fototransistor;
• 1 display de sete segmentos;
• 1 contador crescente e outro decrescente (baseados em FFs);
• 9 leds de alto brilho ( painel de controle, semáforo;
• 7 sensores infra red ( instalados nas vagas );
• 1 motor de passo (cancela de entrada);
• 1 fonte de alimentação (construída pelo grupo).
